NC simulation software

NC Viewer


รองรับการทำงานมาตรฐานสำหรับเครื่องมิลลิ่ง การตัดด้วยเครื่องกลึง และการตัดด้วยลวด

"การประมวลผลของโรงสี" "การประมวลผลของเครื่องกลึง"  "การประมวลผลลวด" ได้รับการสนับสนุนเป็นมาตรฐาน ดังนั้นสามารถตรวจสอบได้อย่างง่ายดายโดยการสลับไฟล์เครื่องจักร เกอร์เบอร์ ฯลฯ.

สามารถจัดการได้อย่างยืดหยุ่นโดยการรวม "โค้ดฟังก์ชัน" และ "สตริงการแทนที่".



ฟังก์ชันการคำนวณเส้นทางการแก้ไขเส้นผ่านศูนย์กลางสามารถป้องกันข้อผิดพลาดในการคำนวณที่ฝั่งเครื่องจักรได้โดยการระบุ "จุดเริ่มต้น" "จุดยกเลิก" "จุดมุม" และ "จำนวนบล็อกมองไปข้างหน้า''.

All Videos

All Videos

ดูตอนนี้

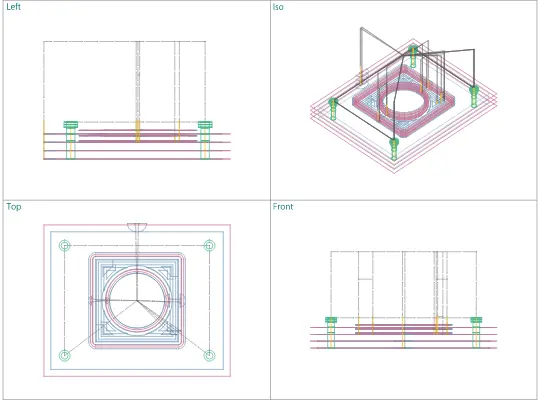

ตรวจสอบข้อมูลเส้นทางโดยละเอียดของตำแหน่งเมาส์ด้วยฟังก์ชันการนำทาง

ncv_image_filter1
ncv_image_fill2
ncv_image_report
ncv_image_filter3
ncv_image_bskip (1)
ncv_image_mill

ใช้ฟังก์ชันนำทางเพื่อตรวจสอบข้อมูลเส้นทางโดยละเอียดที่ตำแหน่งเมาส์

เมื่อใช้ฟังก์ชันติดตามคุณสามารถตรวจสอบการทำ งานของแต่ละขั้นตอนและปรับปรุงประสิทธิภาพของงานตรวจสอบได้อย่างมาก นอกจากนี้ด้วยการตั้งค่าเบรกพอยต์ที่บรรทัดที่คุณต้องการหยุดการติดตามอัตโนมัติชั่วคราว คุณสามารถระบุจุดตรวจสอบได้อย่างง่ายดายหากคุณตั้งค่า" อักขระเบรกพอยต์อัต โนมัติ"เบรกพอยต์จะถูกตั้งค่าโดยอัตโนมัติพร้อมกับ การอ่านไฟล์ NC.

ตรวจสอบการทำงานของแต่ละขั้นตอนด้วยฟังก์ชันติดตาม
ความสะดวกสบายของตัวกรองการแสดงผล

โดยใช้ตัวกรองการแสดงผล คุณสามารถแสดง/ซ่อนตามกลุ่มได้ สามารถดึงข้อ มูลต่างๆเช่น ข้อมูลเครื่องมือและข้อมูลค่าแก้ไขเส้นผ่านศูนย์กลางจากโปรแกรม NC ไปยังตัวกรองการแสดงผลได้

การตั้งค่ารหัส/สีต่างๆ
สำหรับแต่ละเครื่องมือ

ความสามารถในการอ่านโปรแกรม NC ได้รับการปรับปรุงโดยการตั้งค่าสีสำหรับรหัส G แต่ละรายการและแต่ละเครื่องมือ นอกจากนี้ หากระบุเส้นผ่านศูนย์กลางของเครื่องมือ ก็จะสามารถเขียนแบบเติมได้ ทำให้ตรวจสอบชิ้นส่วนและเซาะร่องที่ยังไม่ได้เจียระไนสำหรับการตัดเฉือนแต่ละประเภทได้ง่ายขึ้น.

ฟังก์ชั่นการพิมพ์ที่สมบูรณ์

คุณสามารถพิมพ์แบบร่างเส้นทางเครื่องตัด 4 แผ่นหรือแบ่งข้อมูล NC ลงบนกระดาษแผ่นเดียว

ฟังก์ชั่นนำเข้าการเขียนแบบ CAD

ตอนนี้คุณสามารถนำเข้าแบบร่าง CAD (ไฟล์ DXF) ได้แล้ว ประสิทธิภาพของการเปรียบเทียบข้อมูลรูปร่างที่นำเข้าและเส้นทางของคัตเตอร์ได้รับการปรับปรุงอย่างมาก.
นอกจากนี้ การใช้ฟังก์ชันตรวจสอบการรบกวนระหว่างรูปร่างอ้างอิงและเส้นทางของเครื่องตัด ทำให้สามารถตรวจสอบการตัดได้แม่นยำยิ่งขึ้น.

ทำความเข้าใจภาพรวมเป็นตัวเลขโดยใช้ฟังก์ชันรายงาน NC

แสดงผลการวิเคราะห์ของโปรแกรม NC ในรูปแบบ “รายงาน NC”
รายงานนี้จะแสดงเวลาการตัดเฉือนโดยรวม ข้อมูลการตัดเฉือนของแต่ละเครื่องมือ ข้อมูลการแลกเปลี่ยนเครื่องมือ ฯลฯ เป็นคำแนะนำในการตัดเฉือน

การตรวจสอบเบื้องต้น

NC Viewer

ระบบปฏิบัติการ

ญี่ปุ่น,อังกฤษ Windows 11/10/8.1/8/7/Vista/XP (32bit/64bit)

ซีพียู

Intel Core 1GHz หรือสูงกว่าหรือโปรเซสเซอร์ที่เข้ากันได้

หน่วยความจำ

256MB หรือมากกว่า

แสดง

1024 × 768 ขึ้นไป

ฮาร์ดดิสก์

พื้นที่ว่าง 100MB หรือมากกว่า

อุปกรณ์อินพุต

เมาส์, คีย์บอร์ด

อุปกรณ์ส่งออก

เครื่องพิมพ์ : รวม Windows หรือไดรเวอร์จากผู้ผลิตแต่ละราย

ใบอนุญาต

ใบอนุญาตยากเท่านั้น
